| Re: Новая английская форма носа [сообщение #140168 является ответом на сообщение #140007] |
пн, 26 ноября 2012 00:14   |
|
|
АРХИТЕКТУРНО-КОНСТРУКТИВНЫЕ ТИПЫ СУДОВ
http://korabley.net/news/arkhitektura_sudna/2011-10-18-985
| Цитата: |
форма основного корпуса
Форма основного корпуса характеризуется формой штевней, формой линии седловатости и килевой линии, обводами кормовой оконечности, определяемыми количеством гребных винтов и так далее. На схеме 1 показаны наиболее распространенные формы носовой оконечности морских судов.

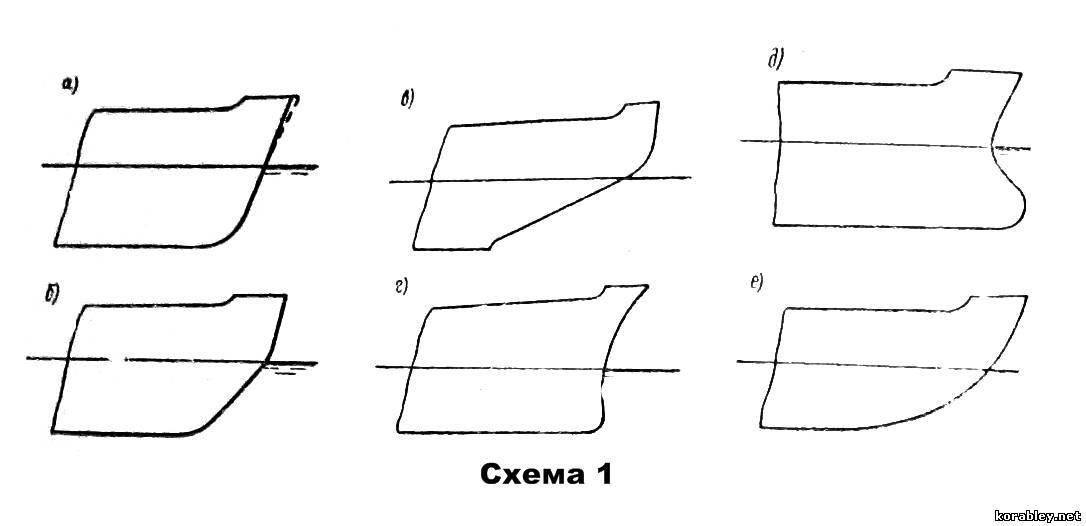

типичные формы носовой оконечности морских судов: а - обыкновенный нос транспортного судна с прямым наклонным форштевнем; б - нос судна ледового плавания; в - нос ледокола; г - клиперский нос с бульбом быстроходного круизного лайнера; д - бульбообразный нос нефтеналивного танкера; е - ложкообразный нос рыбопромыслового судна;
У обычных морских транспортных судов форштевень прямой, с наклоном вперед. Это придает форме корпуса стремительность, улучшает всхожесть судна на волну и уменьшает заливаемость палубы. Транспортные суда ледового плавания, а также некоторые буксиры имеют так называемую «полуледокольную» форму носовой оконечности - с наклоном форштевня в подводной части на 40-50° и с почти вертикальной надводной частью форштевня. Наклон форштевня в подводной части улучшает условия плавания в битом льду, а почти вертикальный форштевень в надводной части позволяет следовать судну за ледоколом при проводке через ледяные поля, упираясь носом в специальный выем в корме ледокола. Для улучшения ледовых качеств специальных ледоколов их форштевень в подводной части выполняют с большим наклоном около 25-30°.
На быстроходных пассажирских лайнерах, а также на быстроходных судах носовая оконечность имеет бульбообразную форму в подводной части и клиперские образования в надводной. Наличие бульба уменьшает волнообразование и способствует уменьшению сопротивления воды движению судна, а клиперский нос позволяет получить более стремительную форму и уменьшает заливаемость палубы название «клиперский» перешло от парусных кораблей - клиперов, имевших аналогичную форму форштевня.
В последние годы бульбовая форма носа широко применяется на танкерах и сухогрузах с умеренными скоростями хода. У этих судов, имеющих полные образования корпуса, бульб в носу позволяет заострить носовые ватерлинии и районе кильватерной линии и уменьшить тем самым сопротивление формы.
У небольших рыболовных судов (траулеров, сейнеров) форштевень имеет как правило округлую «ложкообразную» форму.
|
По ссылке еще больше. Ну, и ключевые слова для дополнительного поиска понятны.
|
|
|
|
