Re: еще фотоотчет и вопрос про вооружение [сообщение #135545 является ответом на сообщение #135512] вс, 09 сентября 2012 17:37 Переход к предыдущему сообщенияПереход к предыдущему сообщения
Леонид Харитонов
alexsvar писал(а) вс, 09 сентября 2012 10:58

А станок, случайно, не для пулемета Максим?



Я не специалист по стрелковому оружию, но, по-моему, не для "Максима". Скорее, для ДТ.

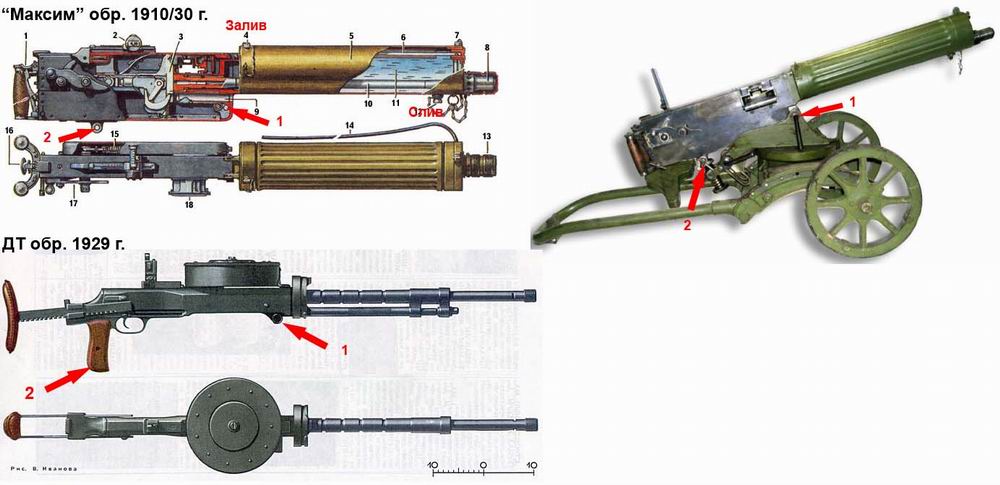

1. Если посмотреть на "Максим", то в нижней части короба видны ДВА крепежных отверстия для засовов, то есть болтов, соединяющих пулемет со станком (стрелки 1 и 2). На ДТ ОДНО такое отверстие (стрелка 1). На станке из башни мы видим два крепления, но заднее (№ 2) — другого рода, не для засова.

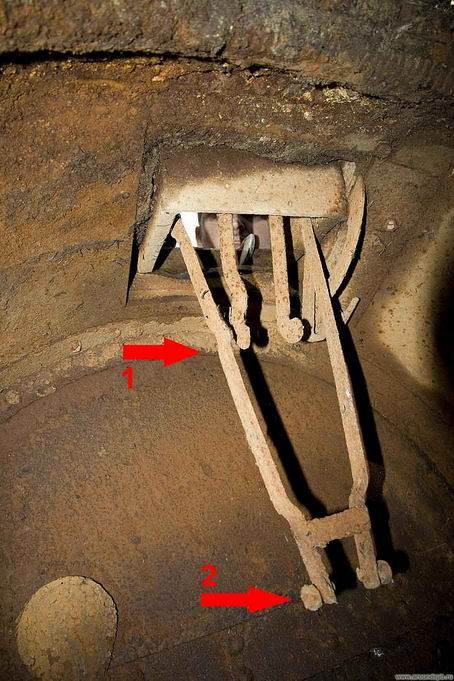

(Это фотография станка в башне в перевернутом виде. Верх — внизу.)

2. При креплении к станку короб "Максима" в районе переднего засова зажимается между двумя боковыми планками ложа станка. На станке из башни расстояние между планками ложа в районе крепления № 1 кажется недостаточно широким для короба "Максима", но вполне подходящим по ширине для короба ДТ. Вообще, планки ложа крепления № 1 в башне изогнуты так, как если бы предназначались для цапф, что для "Максима" странно.

3. Крепление № 2 в башне кажется отодвинутым дальше от крепления № 1, чем расстояние между крепежными отверстиями 1 и 2 у "Максима". Из-за поперечного крепления между планками ложа (чуть впереди перед креплением № 2) короб "Максима" не может лечь между ними, следовательно, крепление № 2 предназначено для чего-то другого. Я подозреваю, что ручки-маховички справа и слева на этом креплении — зажимы для рукояти ДТ (на схеме ДТ — стрелка 2).

4. Конструкция наливного и сливного отверстий на кожухе водяного охлаждения "Максима" в такой маленькой башне совершенно исключает возможность смены воды в боевой обстановке, а перспективы применения "Максима" со снятым кожухом охлаждения неудовлетворительны. Совершенно непонятно, как в такой маленькой башне можно что-то залить в кожух сверху жестко закрепленного в маске ствола. В башнях броневиков времен первой мировой и гражданских войн (а также в "Ижорских башнях" и ЖБОТах Великой Отечественной) эту проблему решали так, что не соединяли жестко станок с башней, и при необходимости просто втягивали пулемет внутрь башни для различного обслуживания. В ДОТах же было просто больше пространства и, кроме того, там ствол пулемета не торчал наружу.

То есть, я предполагаю, что взяли ДТ. Через крепежное отверстие продели болт-засов и использовали его в качестве цапфы, продев его через крепление № 1. (Вернее, сначала положили пулемет на ложе станка, а затем продели болт.) Затем рукоять ДТ зажали прижимом № 2.

[Обновления: вс, 09 сентября 2012 18:06]
