Re: "Установка Бронеползунка". Фотоотчет [сообщение #135503 является ответом на сообщение #135499]

вс, 09 сентября 2012 02:30

Леонид Харитонов

Пушечно-пулеметный с заваренной пулеметной амбразурой, это пушечный.

Железная Саранча писал(а) сб, 08 сентября 2012 20:54

Остается только понять как это все сочетается с подвесом, который сейчас в башне...

Была мысль, что еще при переделке в ТОТ, пушку удалили и вместо нее поставили один (!) пулеметный ствол со своим станком.

Железная Саранча писал(а) сб, 08 сентября 2012 23:11

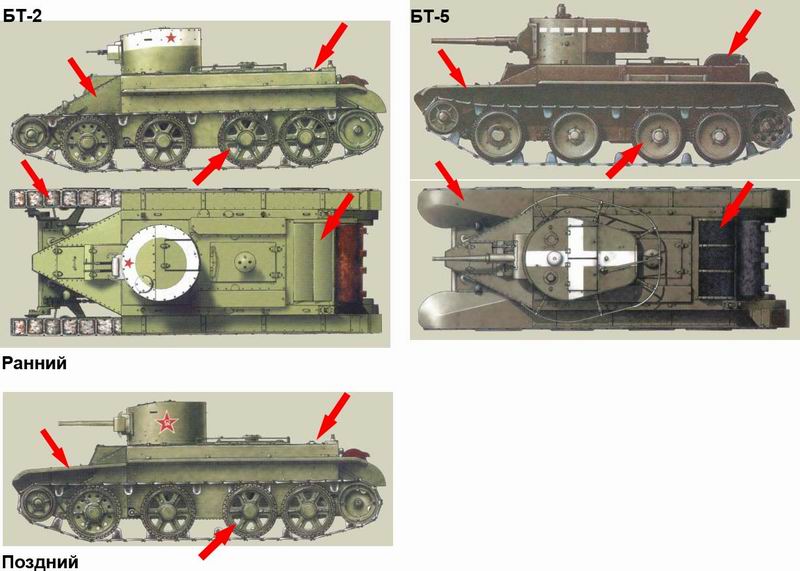

Такой возник вопрос. А внешне корпус БТ-2 сильно отличается от БТ-5 (помимо башен) ?

В общем, помимо башен, их различают:

1. У БТ-2 ранних моделей крыло над гусеницами доходит только до переднего среза башни, то есть нет крыльев в носовой части. У БТ-5 и последних модификаций БТ-2 крылья над всей гусеницей, в т. ч. и в носу.

2. По опорным каткам. У БТ-2 катки спицевые, у БТ-5 — цельные. (Это, правда, не корпус, а ходовая.)

3. По жалюзи над радиатором системы охлаждения в корме танка. У БТ-5 с двигателем М-5 над жалюзи появилась защитная сетка, имеющая вид "горба", если смотреть в профиль. У БТ-5 с двигателем М-17 изменился сам вид жалюзи — появились две выхлопные трубы и вырезы под них.

4. Если с рулеткой, то корпус БТ-5 немного длиннее — 5,58 м против 5,35 м у БТ-2. Это при одинаковой ширине, высоте (без башни) и клиренсе.

Вложение: Resize of BT2_vs_BT5.jpg
(Размер: 76.81KB, Загружено 2769 раз)

[Обновления: вс, 09 сентября 2012 03:00]
